ИНФРАСТРУКТУРНОЕ РЕШЕНИЕ
UIO-30 · инфраструктурный объект BRIG

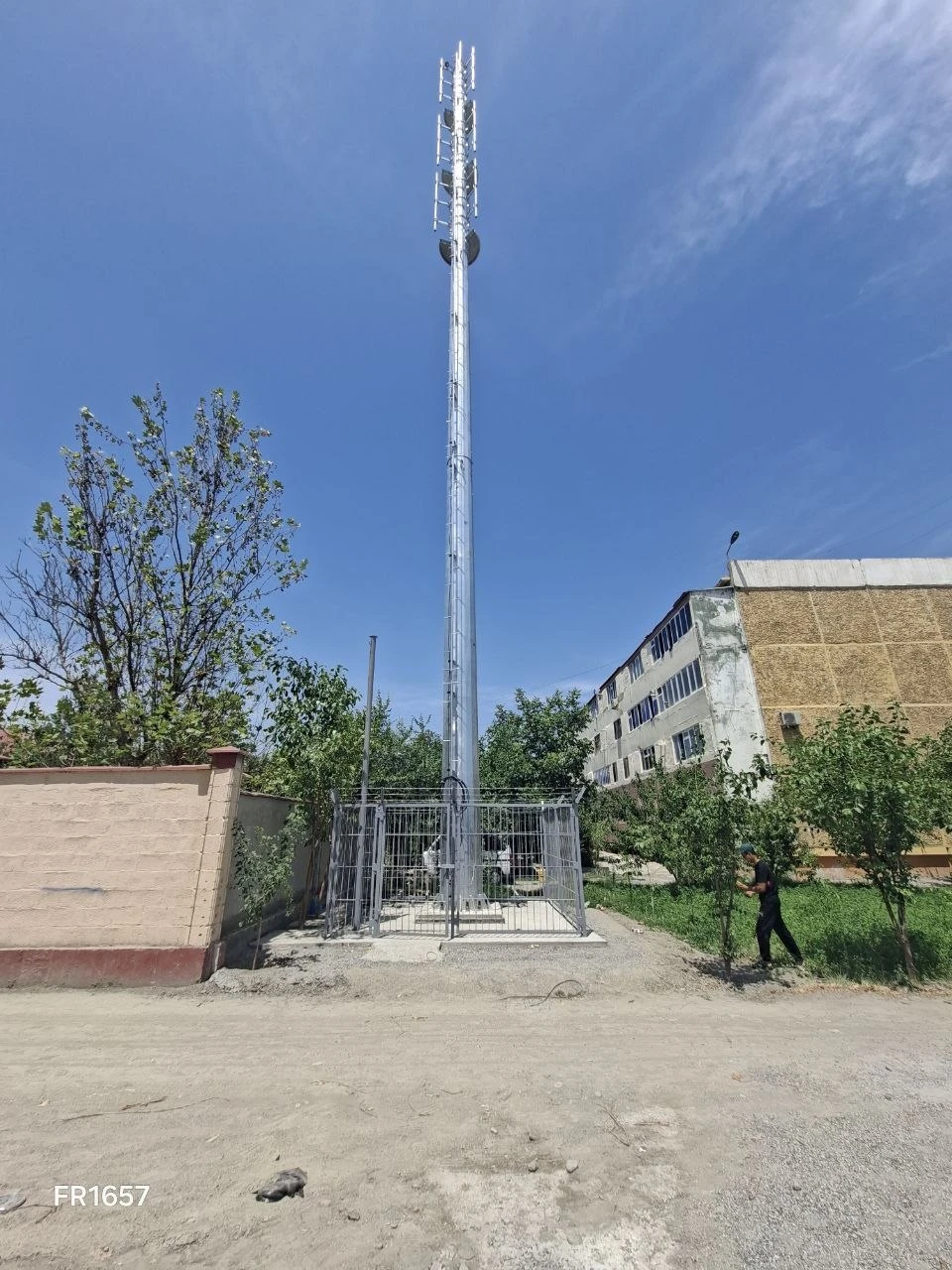

Оцинкованное антенно-мачтовое сооружение высотой 30 м. Комплекс для размещения оборудования связи, мониторинга и безопасности. Обозначение изделия в документации: BRIG-ОАМС-30-ПСД/N-21.
Башенный объект 30 мКонструкция, характеристики и комплектность поставки.Связь, мониторинг, безопасностьНазначение объекта и варианты размещения оборудования.Паспорт и документацияДва исполнения фундамента: плитное и свайное.
BRIG-ОАМС-30-ПСД/N-21
Оцинкованная опора Н=30 м

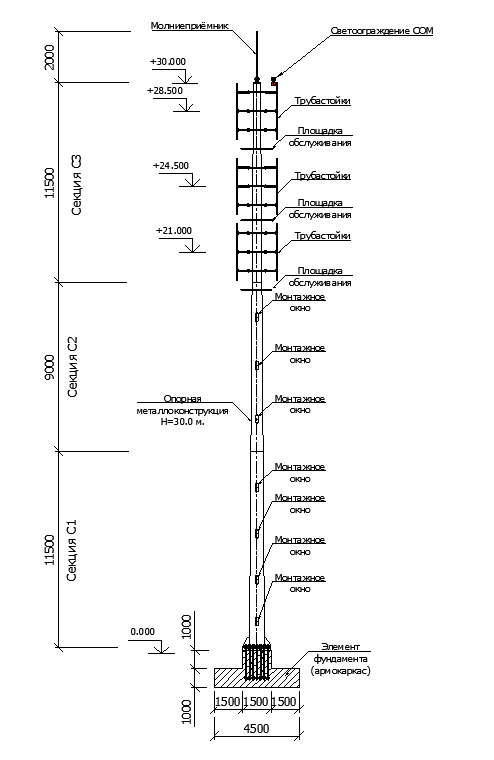

Трёхсекционная многогранная трубчатая опора переменного сечения с фланцевыми соединениями на высокопрочных болтах. Для размещения оборудования предусмотрены трубостойки и площадки обслуживания.
- Высота / секции
- 30 м / С1, С2, С3
- Диаметр: основание / верх
- 810 / 350 мм
- Несущие элементы / масса
- Q345 / около 5 586 кг
- Защита от коррозии
- Горячее цинкование
- Ветер / снег
- До 0,48 / 0,50 кПа
- Сейсмостойкость
- До 9 баллов
- Площадки обслуживания
- Около 21,0 / 24,5 / 28,5 м
- Расчётный срок службы
- Не менее 25 лет
Характеристики приведены по презентации и паспортам. Исполнение фундамента и допустимость установки определяются рабочим проектом и инженерно-геологическими условиями площадки.
В комплекте поставки
- Оцинкованная опора высотой 30 м.
- Элемент фундамента.
- Заземление и молниезащита.
- Световое ограждение.
- Типовые проекты КМ и КЖ, паспорт объекта.
Отдельно по договору
- Доставка и монтаж.
- Проектирование места установки.
- Пусконаладочные работы.
- Эксплуатационное обслуживание.
Бетон B25 заливается на площадке и не входит в комплект поставки.
Доступ и защита
Предусмотрены монтажные окна, ходовой трап, страховочный ловитель, молниеприёмник, токоотводы и контур заземления. Световое ограждение включает плафон IP65, крепление и кабель питания.
Разработчик объекта и поставщик: BRIG Communications. Страна происхождения опорной металлоконструкции: Китай.
Одна опора для разных инженерных задач
Объект предназначен для размещения оборудования. Конкретный набор систем и их интеграцию согласуем под задачу заказчика.
Передача данных
Размещение оборудования сетей передачи данных и организация узлов связи.
Видеонаблюдение и охрана
Установка камер и охранных систем для наблюдения за территорией и инфраструктурой.
Мониторинг и оповещение
Оборудование сбора данных, мониторинга состояния объектов и систем оповещения.
Специальные службы
Размещение оборудования государственных органов, служб безопасности и аварийно-спасательных подразделений.
Метеорология и измерения
Метеорологические и измерительные комплексы для инженерных и эксплуатационных задач.
Инфраструктурный комплекс не означает поставку всех перечисленных электронных систем. Состав оборудования, нагрузки, схема электропитания и подключения определяются проектом и договором.

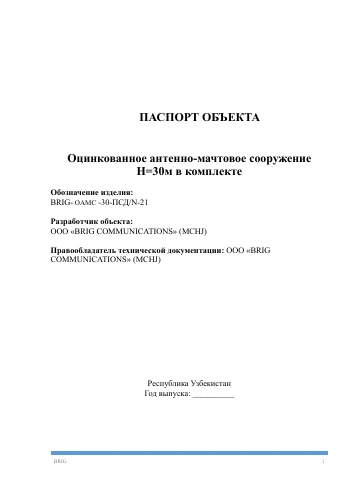

Паспорта объекта
Два варианта фундамента для BRIG-ОАМС-30-ПСД/N-21. В каждом паспорте приведены состав объекта, характеристики и чертежи соответствующего исполнения.
Открыть
Скачать
Оригиналы документов на русском языке.
Презентация объекта
DOCX · версия 1 · 393 КБ · на русском языке
Полный комплект проектной, конструкторской и расчётной документации передаём после заключения договора. Исключительные права сохраняются за BRIG Communications; использование для создания аналогичных объектов требует письменного согласия.
В паспортах указан гарантийный срок 25 лет с даты передачи покупателю, если договором не предусмотрено иное. Условия поставки и гарантии фиксируются в договоре.
НАШИ РАБОТЫ
Что мы выполняем на инфраструктурных объектах
Монтаж оборудования и РРЛ, размещение антенных систем, изготовление и монтаж металлоконструкций, строительство ВОЛС и организация резервного электроснабжения.
РРЛМонтаж РРЛ-антенн
Работы на телеком-объектах с монтажом радиорелейного оборудования.

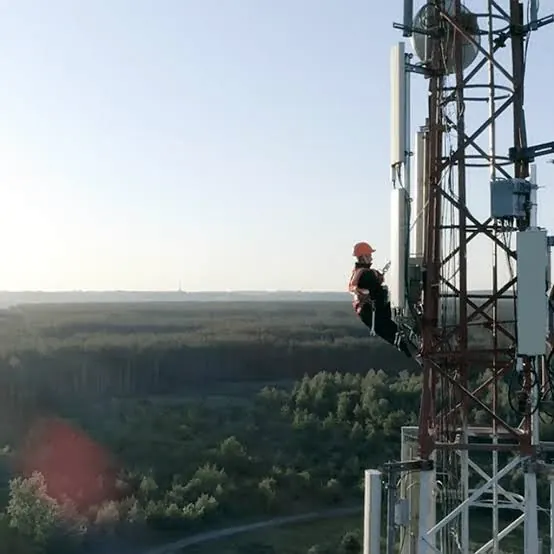

ОБОРУДОВАНИЕМонтаж телеком-оборудования
Интеграция и размещение оборудования на инфраструктурных объектах.
КРОВЛЯАнтенны на кровле
Кровельные телеком-решения и размещение антенных систем.

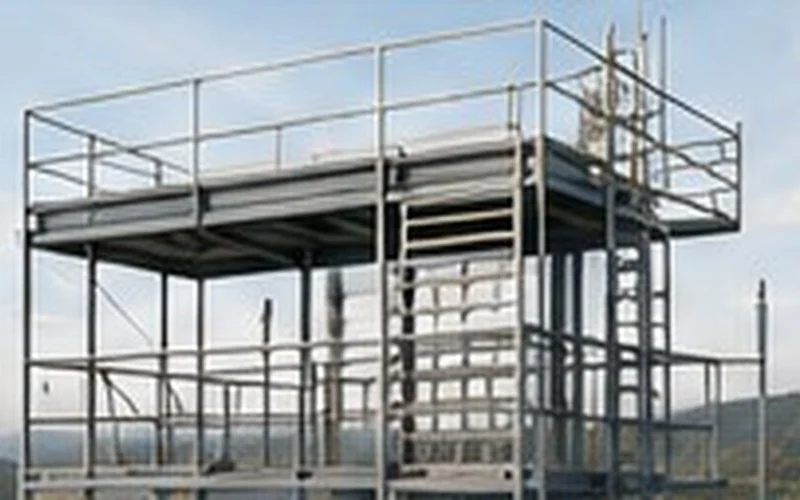

МЕТАЛЛОКОНСТРУКЦИИРазгрузочные рамы
Монтаж вспомогательных металлоконструкций и площадок.

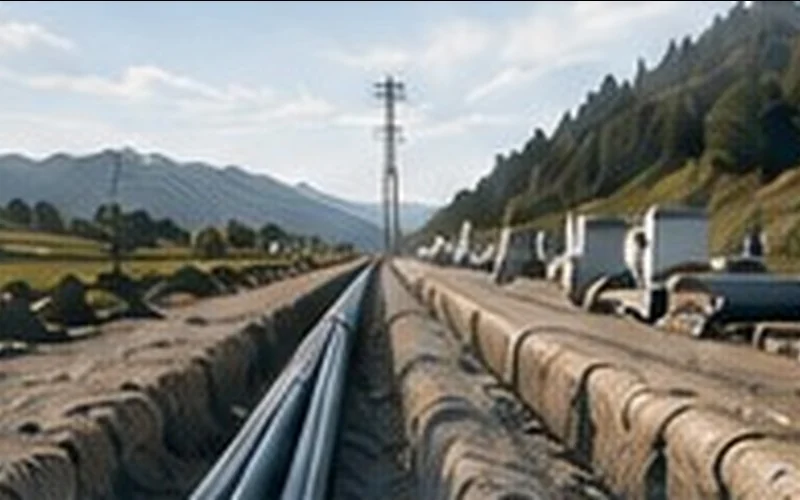

ВОЛССтроительство оптической линии
Прокладка и организация волоконно-оптической инфраструктуры.

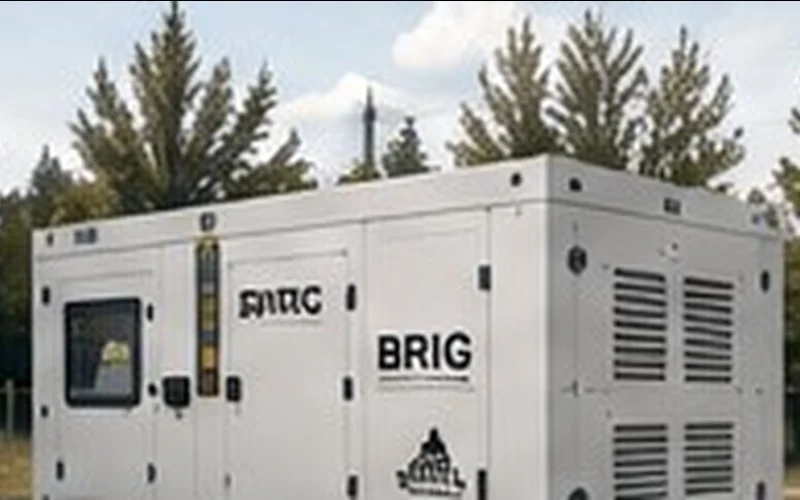

ENERGYРезервное электроснабжение
