Нормальная сеть
Солнечная генерация снижает потребление из сети, а накопитель используется по заданной логике.
SOLAR / HYBRID POWER / ENERGY
Энергосистема должна быть рассчитана под реальную нагрузку
Мы проектируем солнечные и гибридные решения вокруг потребления объекта, требуемой автономности и условий площадки — с учётом PV, inverter, battery storage, сети, генератора и мониторинга.
01Нагрузка
02PV
03Накопитель
04Сеть
05Генератор
06Мониторинг
ЭНЕРГЕТИКА ПОД ЗАДАЧУ ОБЪЕКТА
Размер системы определяет не площадь крыши, а профиль потребления
Для инфраструктурного объекта важны не только установленные киловатты панелей, но и то, когда возникает нагрузка, какие потребители критичны и сколько времени система должна работать без внешней сети.
Поэтому проект начинается с анализа нагрузки и сценариев работы, а уже после — с подбора фотоэлектрических модулей, накопителя, инвертора и резервных источников.

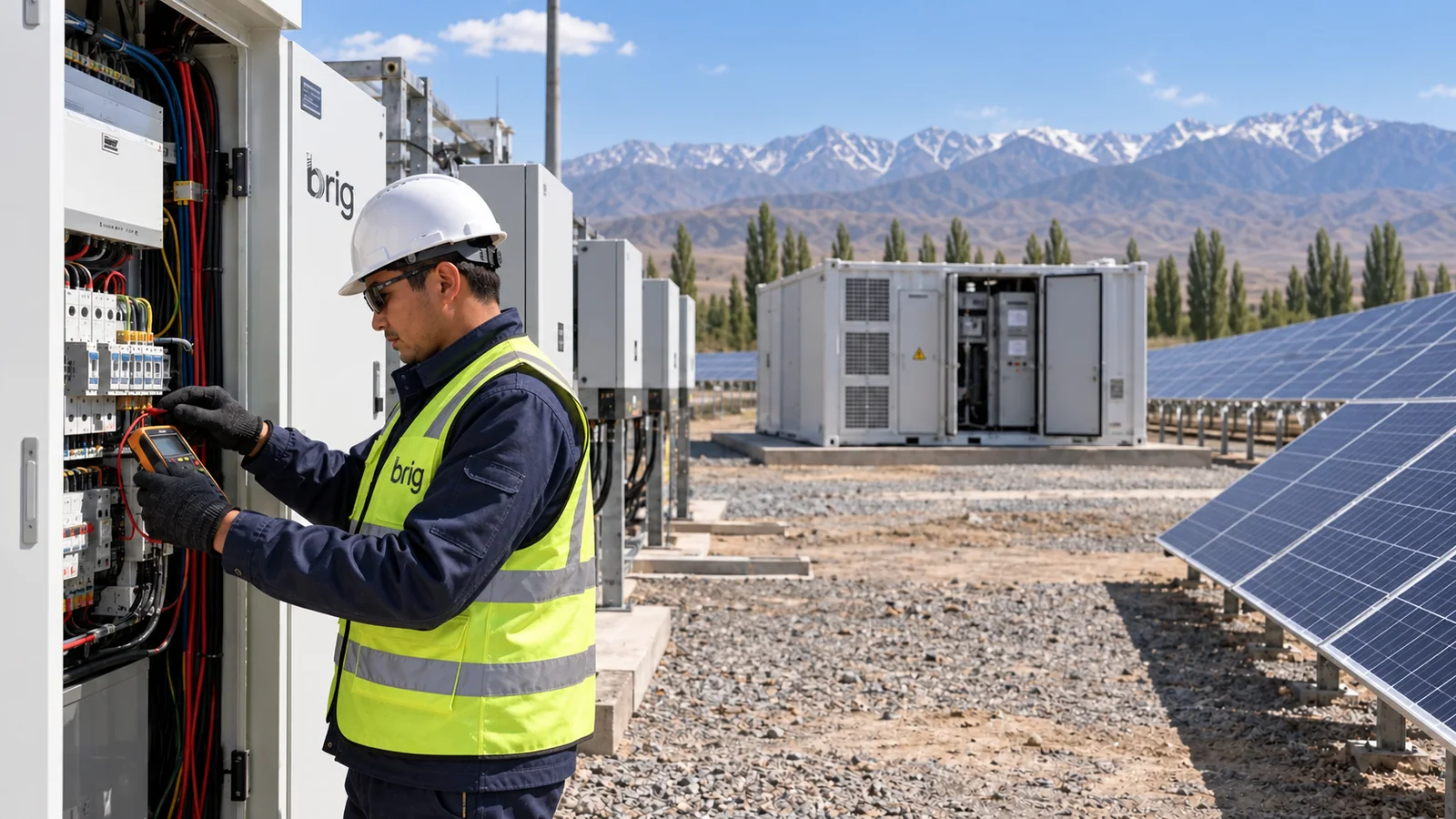

ПОЛЕВАЯ ЭКСПЛУАТАЦИЯ
Расчёт заканчивается только после проверки оборудования на площадке
Солнечная система требует не только подбора мощности, но и контроля монтажа, состояния конструкций, электрических соединений и фактических режимов работы.
ИНТЕРАКТИВНЫЙ ЭНЕРГОБАЛАНС
Откуда объект получает энергию в разных режимах
Переключайте режим — меняется направление потоков и роль каждого источника.
PVСолнечные модулиактивная генерация
СЕТЬВнешнее питаниедоступна
ESSНакопительзаряд / резерв
УПРАВЛЕНИЕ ЭНЕРГИЕЙИнвертор / контроллербалансирует источники и нагрузку
РЕЗЕРВГенераторожидание
НАГРУЗКАКритичные потребителипитание от PV и сети
ДНЕВНОЙ РЕЖИМ
Солнечная генерация покрывает часть или всю текущую нагрузку
При наличии внешней сети контроллер распределяет энергию между потребителями, зарядом накопителя и сетью в соответствии с выбранной архитектурой и приоритетами.
СЦЕНАРИИ РАБОТЫ
Энергосистема должна быть понятна в каждом режиме
Пиковая нагрузка
Источники и накопитель работают совместно, чтобы покрыть требуемую мощность.
Ночь
Солнечная генерация недоступна; система работает от сети, накопителя или резервного источника.
Отключение сети
Критичная нагрузка переводится на доступный резервный контур.
Удалённый объект
Солнечная генерация, накопитель и генератор формируют автономную гибридную схему.
Сервисный режим
Мониторинг показывает состояние генерации, накопителя и ключевых элементов системы.
АРХИТЕКТУРА
Каждый элемент отвечает за свою часть энергобаланса
Нажмите на слой, чтобы увидеть его роль.
01 / ПРОФИЛЬ НАГРУЗКИ
Проект начинается с того, что объект реально потребляет
Нагрузка по времени суток, пиковые значения, критичные потребители и требуемая автономность определяют мощность и состав всей системы.
СОСТАВ РАБОТ
Что входит в проект Solar / Hybrid Power
01Аудит нагрузкиФактическое потребление и критичные потребители+
- сбор исходных данных;
- базовая и пиковая нагрузка;
- критичные потребители;
- режим работы объекта;
- требуемая автономность.
02Оценка площадкиУсловия размещения оборудования+
- доступная площадь;
- ориентация и затенение;
- конструктивные ограничения;
- условия эксплуатации;
- трассы подключения.
03Расчёт и архитектураPV, inverter, storage, grid и backup+
- расчёт генерации;
- подбор архитектуры inverter;
- расчёт storage;
- режим работы с сетью;
- гибридный резервный сценарий.
04Монтаж и интеграцияКонструкции, DC/AC и инженерные подключения+
- несущие конструкции;
- монтаж PV;
- DC-коммутация и защита;
- inverter и battery;
- подключение к объекту.
05ПусконаладкаПроверка режимов и защит+
- проверка электрической части;
- настройка режимов;
- проверка переходов между источниками;
- контроль protections;
- запуск monitoring.
06ЭксплуатацияMonitoring и обслуживание+
- контроль генерации;
- состояние inverter и storage;
- диагностика отклонений;
- регламентное обслуживание;
- анализ фактической эффективности.
МОНИТОРИНГ И ЭКСПЛУАТАЦИЯ
После запуска система должна оставаться прозрачной
Мониторинг показывает, сколько энергии генерируется, где используется накопитель, как ведёт себя инвертор и есть ли отклонения от ожидаемого режима.
PVACTIVEгенерация
BATTERYREADYstorage
GRIDONLINEвнешняя сеть
LOADNORMALкритичные потребители
Панель показывает ключевые параметры, которые мы выводим в систему мониторинга после пусконаладки.
FAQ / SOLAR
Что определить до расчёта системы
Без профиля нагрузки и требуемой автономности подбор оборудования будет приблизительным.
С чего начинается расчёт solar-системы?+
С фактической нагрузки, режима работы объекта и требуемой автономности.
Можно объединить solar, battery и generator?+
Да. Гибридная архитектура как раз строится вокруг совместной работы нескольких источников.
Мы проектируем storage?+
Да. Накопление и автономность могут входить в архитектуру solar/hybrid решения.
Можно использовать систему на удалённом объекте?+
Да. Именно для удалённых объектов гибридная схема часто особенно полезна, но конкретная архитектура зависит от нагрузки и режима эксплуатации.
Какие бренды оборудования используются?+
Вендорный стек определяется техническими требованиями и архитектурой проекта.
ИНЖЕНЕРНАЯ ПРАКТИКА BRIG
Солнечная система начинается с конструкции и автономности
В нашей инженерной практике есть важные практические акценты: конструкция должна задавать правильный угол установки и жёсткость, а состав электростанции зависит от ожидаемой мощности и времени автономной работы.
Угол и жёсткость конструкции
Несущая система солнечных панелей влияет на правильный угол наклона, устойчивость и долговечность фотоэлектрической системы.
Состав по ожидаемой мощности
Количество и тип элементов электростанции подбираются не абстрактно, а под ожидаемую мощность объекта.
Время автономной работы
Требуемая автономность определяет, нужны ли накопители, какой объём резерва закладывать и как система взаимодействует с сетью или генератором.
ПРАКТИЧЕСКОЕ НАПОЛНЕНИЕ
Энергосистема под нагрузку объекта
Солнечная энергетика для инфраструктуры должна рассчитываться от профиля нагрузки, требований к автономности и сценариев взаимодействия с сетью, АКБ и генератором.
Профиль нагрузки и режим работы
Перед подбором оборудования нужно понимать, что именно питается, как меняется потребление и какие нагрузки являются критичными.
- суточный и сезонный профиль потребления
- критичные и некритичные группы нагрузок
- требования к автономности и резерву
- качество сети и частота отключений
PV, инверторы, АКБ, сеть и ДГУ
Решение проектируется как энергоконтур, где источники и накопители работают согласованно, а не конкурируют друг с другом.
- солнечные панели и размещение на площадке
- инверторы, контроллеры и распределение
- АКБ, BESS и требования к помещению
- логика работы с сетью и генератором
Мониторинг, обслуживание и деградация
Экономика решения зависит от фактической генерации, состояния оборудования и понятного обслуживания на протяжении срока эксплуатации.
- мониторинг генерации и потребления
- регламент осмотров и обслуживания
- диагностика инверторов и батарей
- планирование расширения или модернизации
ДЛЯ БЫСТРОГО СТАРТА
Что нужно для расчёта солнечного решения
Потребление объекта и график нагрузки
Критичные системы, которые должны оставаться в работе
Площадь, ориентация и ограничения размещения панелей
Качество сети, аварийность и наличие генератора
Требуемая автономность и резерв
Фото площадки, щитов, вводов и места под оборудование
Практический результатСолнечная энергетика рассматривается не как набор панелей, а как часть устойчивой системы питания объекта.
ОБСУДИТЬ ЭНЕРГОСИСТЕМУ
Есть данные по нагрузке и условиям площадки?
Передайте профиль потребления, регион, режим работы и требуемую автономность — мы определим следующий инженерный шаг.
